鋼絲繩葫蘆導繩器的工作原理及特點
鋼絲繩葫蘆導繩器的工作原理及特點
編輯:北京凌鷹起重 瀏覽:8133 時間:2017-06-21
我們知道鋼絲繩電動葫蘆的一個易損件就是導繩器，即便如此它也還是非常重要的配件，那么關于導繩器的工作原理及相關特點是怎樣的，由北京凌鷹為您支招：

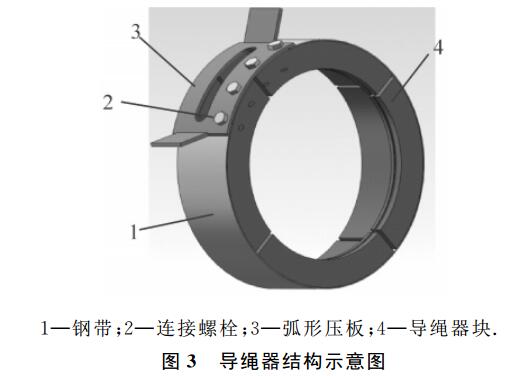

電動葫蘆導繩器的工作原理是：在圓鋼帶１繞曲的整體式內螺紋導繩器塊４外周上固定連接一個弧形壓板３，弧形壓板中部設有過繩槽，弧形壓板兩端向外設有在電動葫蘆外殼上滑動的卡塊．安裝時將內螺紋卡箍與卷筒上的螺紋對應轉動套在一起，再把鋼絲繩從弧形壓板中部的過繩槽內引出與吊件相連即可．使用時鋼絲繩從弧形壓板中部的過繩槽內通過，卷筒相對于導繩器軸向移動使鋼繩按順次卷繞在卷筒上．
其工作特點是，導繩器不能轉動，當卷筒轉動時，隨鋼絲繩卷繞，由螺紋槽帶動沿軸向移動，隨時將所纏繞的鋼絲繩準確地引入、引出卷筒的螺旋槽，鋼絲繩由弧形壓板上的過繩槽排出．同時當電動葫蘆升降到一定高度時，弧形壓板兩端的卡塊撥動高度限位器傳動桿上的卡塊，防止電動葫蘆發生過卷揚或保持足夠的安全圈數．
若導繩器在卷筒上的移動與鋼絲繩的卷繞不同步、歪拉斜吊等違章操作行為常常會使導繩器被拉壞。當導繩器發生損壞后需要對其弧形壓板更換時，需要從鋼絲繩繩端固定處進行拆卸，然后取下損壞的弧形壓板，再安裝新的導繩器并重新固定繩端，非常麻煩，尤其在空中進行就會更為困難。
