電動葫蘆常用的幾種電機類型介紹
電動葫蘆常用的幾種電機類型介紹
編輯:北京凌鷹起重 瀏覽:13498 時間:2017-11-10
電動葫蘆根據性能及定位的不同會選用不同的電機，電動葫蘆屬于小型起重機械，通常選用交流異步電動機，常用的電動機型號YZR、YZ、YEJ、ZD等。
(1)YZR、YZ系列起重及冶金用電動機
這兩種系列電動機均為封閉扇冷式一相異步電動機，YZR為繞線型電動機，YZ為鼠籠型電動機。其特點為啟動轉矩倍數及大轉矩倍數大，適于頻繁起動、制動場合。
(2)YEJ系列電磁制動電動機
這種系列電動機是由基本系列電動機加上電磁制動器組合而成。這種電動機在斷電后即產生制動力矩而實現快速制動。電動葫蘆的起升機構和運行小車經常選用這種電動機。
YEJ系列電磁制動電動機的結構如圖1—16所示。制動器附加在電動機的外軸伸端，位于電機后端蓋和風扇之問．由制動盤、銜鐵、電磁鐵、接觸制動裝置和彈簧等部件組成。當電動機接通電源時，勵磁線圈同時接上直流電源，電磁吸力立J：!|J將銜鐵吸上，壓縮彈簧，制動盤與銜鐵脫開，轉子正常轉動。切斷電源后．電磁鐵失去吸力．彈簧推動銜鐵和制動盤接觸，產生摩擦力矩．轉子迅速被剎住。在停電時，如需轉動轉子，可借助解除制動裝置將制動解除。
(3)ZI)型錐形轉子異步電動機

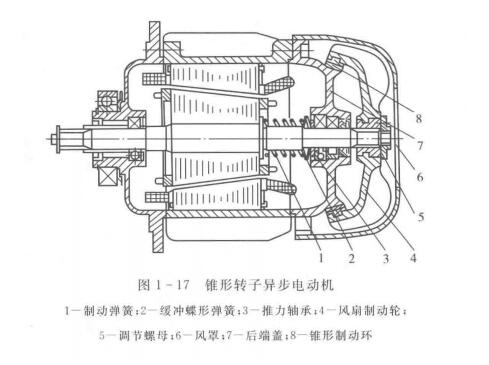

錐形轉子電動機的典型結構如圖l一1 7所示。這種電動機由錐形定子、錐形轉子、制動彈簧和裝在風扇及端蓋上的制動環組成。當電動機通電后，除產生使轉子旋轉的電磁力矩外，氣隙磁場還在轉子錐形面產生軸向力．使轉子產生軸向位移．壓縮彈簧并使錐形制動環與后端蓋分離，電動機正常運轉。斷電后．軸向磁拉力消失．轉子在制動彈簧壓力下軸向復位，使錐形制動環與后端蓋制動體接觸．產生摩擦制動力矩，使轉子停轉。
