汽車座椅移動搬運車
汽車座椅移動搬運車
編輯:北京凌鷹起重 瀏覽:8984 時間:2014-10-13
技術領域
本實用新型涉及一種汽車座椅移動搬運車。
背景技術
目前，座椅在生產的過程中，工位的移動是依靠人來單個移動，費時、費力，勞動強度大，勞動效率低。本實用新型的目的是提供一種省時省力，搬運速度快、勞動強度小的汽車座椅移動搬運車。
附圖說明
本實用新型涉及一種汽車座椅移動搬運車。
背景技術
目前，座椅在生產的過程中，工位的移動是依靠人來單個移動，費時、費力，勞動強度大，勞動效率低。本實用新型的目的是提供一種省時省力，搬運速度快、勞動強度小的汽車座椅移動搬運車。
附圖說明

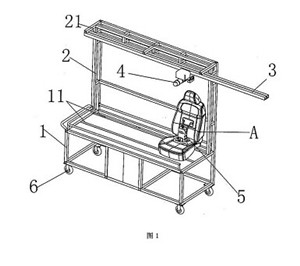

圖1是本實用新型的立體示意圖。

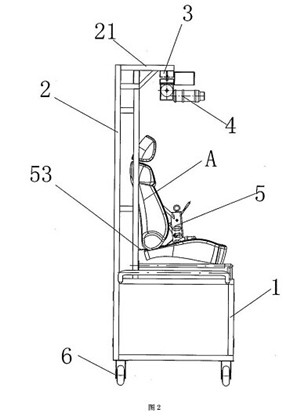

圖2是本實用新型的側視圖。

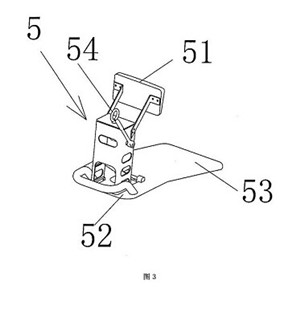

圖3是本實用新型的吊具的立體示意圖。
請參閱圖1和圖2所示，本實施例是由長方體架體1、導軌支架2、導軌3、手動葫蘆4和吊具5構成，長方體架體1的四個底角安裝有腳輪6，長方體架體1上具有滑軌11，長方體架體1的一個側邊向上延伸導軌支架2，導軌支架2的頂端向長方體架體1的方向延伸有導軌掛架21，導軌3設置在導軌掛架21的底部，導軌3從導軌掛架21上延伸出一段，手動葫蘆4滑動設置在導軌3上，手動葫蘆4的吊鉤掛有吊具5；如圖3所示，吊具5是由靠背托51、底座52、插板53和吊環54構成，靠背托51設置在底座52上并朝向一側，插板53設置在底座52上并向靠背托51的方向延伸，底座52上具有吊環54，使用時，將吊具5放置在汽車座椅A上，插板53向后插入在座椅靠背與椅座之間的縫隙中，靠背托51靠在椅背上。
本實施例的使用過程：
將本實施例推到工位處，導軌3的延伸出的一段，位于汽車座椅A的上方，然后將吊具5安裝在汽車座椅A上，手動葫蘆4鉤掛吊具5吊起汽車座椅A，再拉動汽車座椅A沿導軌3移動到長方體架體1的滑軌11上排列擺放。完畢后，將載有汽車座椅A的本實施例移動到目的地。上一條: 一種吊索具安全立體存放架
