MODEL型號

DLER03-01

DLER 1/DLER2

DLER3

DLER4

Maximum load 最大載荷(≤6m/h)

3.5t

Rated load(Ton) 額定載荷(≤6m/h)

3t

Lifting speed(m/min)起升速度

單速5.4

雙速1.7/5.4

變頻0.7~5.4

Lifting motor Power(kw)起升電機功率

單速3

雙速1.1/3

變頻3

Lifting motor speed(r/min)起升電機轉(zhuǎn)速

單速1440

雙速430/1440

變頻200~1440

Running speed(m/min)運行速度

單速11

雙速3.6/11

變頻1.5~12

Running motor speed(r/min)運行電機轉(zhuǎn)速

單速1440

雙速430/1440

變頻200~1440

Running motor Power(kw)運行電機功率

單速0.5

雙速0.2/0.5

變頻0.5

Motor insulation class 電機絕緣等級

F

Frequency(Hz)頻率

50

Power Supply 工作電壓

Ac 380V  L1  L2  L3 〧

Control Volatage 控制電壓

AC36V

NO.of Load Chain鏈條回數(shù)

1

Spec.of Load Chain 鏈條規(guī)格

11.2x34

Working level 工作級別

M5

I-Beam（mm）工字鋼底面

100-178

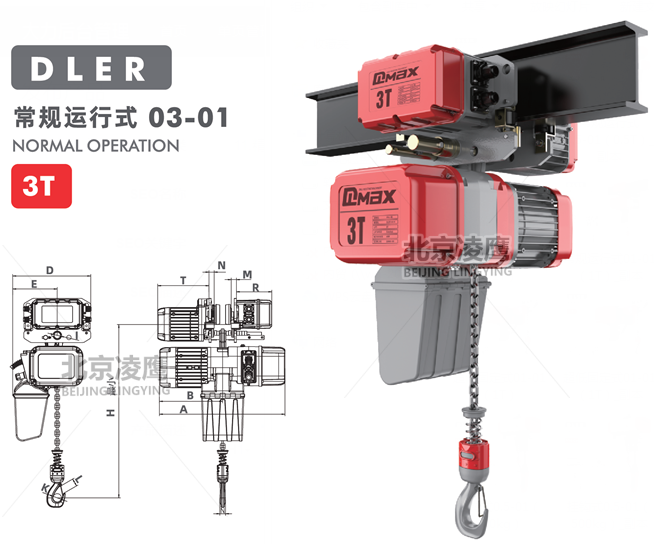

長度（mm）

H

645

A

681

B

350

D

478

E

307

I

43

M

30

N

34

K

59

L

48

T

242

R

167
