實用新型內容
針對現有技術上存在的不足，本實用新型目的是在于提供一種梁式起重機葫蘆裝置，將葫蘆的支架和馬達設置在主梁側面，從而在一定程度上使葫蘆達到與主梁幾乎持平的程度，節約了廠房空間。
為了實現上述目的，本實用新型是通過如下的技術方案來實現：梁式起重機葫蘆裝置，包括主梁、第一葫蘆支架、第二葫蘆支架、起吊裝置、連接桿和馬達，主梁兩側分別設置有第一葫蘆支架、第二葫蘆支架，第一葫蘆支架和第二葫蘆支架底部通過連接桿固定，第二葫蘆支架內設置有馬達，且第一葫蘆支架、第二葫蘆支架之間設置有起吊裝置。
作為優選，所述的第一葫蘆支架、第二葫蘆支架和馬達均與主梁齊平。
作為優選，所述的第一葫蘆支架、第二葫蘆支架內側均設置有固定擋片，可以很好地保護馬達。
本實用新型將葫蘆的支架和馬達設置在主梁側面，從而在一定程度上使葫蘆達到與主梁幾乎持平的程度，節約了廠房空間。
附圖說明
下面結合附圖和具體實施方式來詳細說明本實用新型；

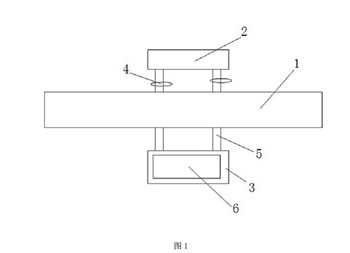

圖1為本實用新型的結構示意圖。

具體實施方式
為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。參照圖1，本具體實施方式采用以下技術方案：梁式起重機葫蘆裝置，包括主梁1、第一葫蘆支架2、第二葫蘆支架3、起吊裝置4、連接桿5和馬達6，主梁1兩側分別設置有第一葫蘆支架2、第二葫蘆支架3，第一葫蘆支架2和第二葫蘆支架3底部通過連接桿5固定，第二葫蘆支架3內設置有馬達6，且第一葫蘆支架2、第二葫蘆支架3之間設置有起吊裝置4。值得注意的是，所述的第一葫蘆支架2、第二葫蘆支架3和馬達6均與主梁齊平。此外，所述的第一葫蘆支架2、第二葫蘆支架3內側均設置有固定擋片，可以很好地保護馬達。本具體實施方式可在長方形場地及其上空作業，多用于車間、倉庫、露天堆場等處的物品裝卸，葫蘆的支架和馬達設置在主梁側面，從而在一定程度上使葫蘆達到與主梁幾乎持平的程度，節約了廠房空間。
以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。
