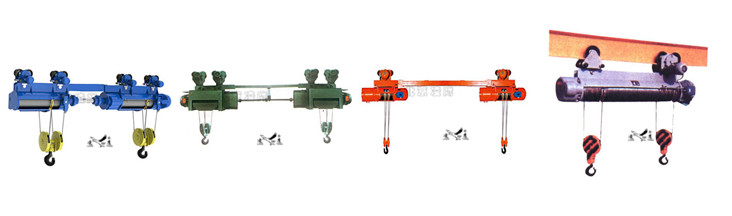

雙鉤電動葫蘆如何保證雙鉤同步？
雙鉤電動葫蘆如何保證雙鉤同步？
編輯:北京凌鷹起重 瀏覽:2961 時間:2021-11-25
采用單機構兩側出繩，為了運行小車在重物上下極限位置時受力均勻，繩子必須向卷筒兩側分別排繩，設計卷筒的關鍵，卷筒的旋向要一邊為右旋一邊為左旋，并留出壓繩板位置。
采用單機構兩側出繩，為了運行小車在重物上下極限位置時受力均勻，繩子必須向卷筒兩側分別排繩，設計卷筒的關鍵，卷筒的旋向要一邊為右旋一邊為左旋，并留出壓繩板位置。
卷筒外殼的開口要使卷筒上的壓繩板漏出，以便后期安裝方便，由于卷筒外殼兩側開口削弱了外殼受力，所以，在下料時采用整體下料、卷制、焊接，這樣保證了受力情況，為了保證雙鉤都在軌道的中心面上，需重新設計繩頭的固定方式和位置，經過計算將吊鉤調整到受力好的中心面上，并采用國標的楔和楔套。
在整機繞鋼絲繩安裝時，先繞滿一側鋼絲繩，另一側鋼絲繩在保證3圈安全圈數的情況下不需要繞繩。設計該電動葫蘆要注意的是卷筒旋向，外殼受力，吊點準確。
