MODEL型號

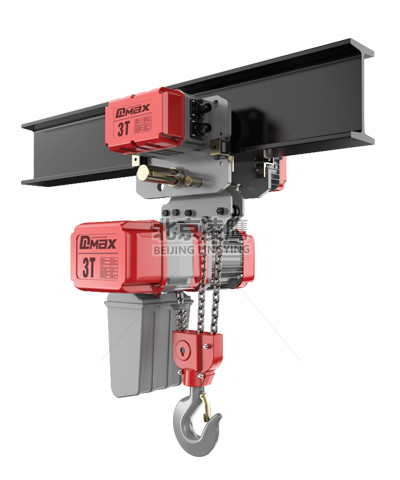

DLER03-03

DLER 1/DLER2

DLER3

DLER4

Maximum load 最大載荷(≤6m/h)

3.5t

Rated load(Ton) 額定載荷(≤6m/h)

3t

Lifting speed(m/min)起升速度

單速2.3

雙速0.7/2.3

變頻0.3~2.3

Lifting motor Power(kw)起升電機功率

單速1.5

雙速0.6/1.5

變頻1.5

Lifting motor speed(r/min)起升電機轉速

單速1440

雙速430/1440

變頻200~1440

Running speed(m/min)運行速度

單速11

雙速3.6/11

變頻1.5~12

Running motor speed(r/min)運行電機轉速

單速1440

雙速430/1440

變頻200~1440

Running motor Power(kw)運行電機功率

單速0.5

雙速0.2/0.5

變頻0.5

Motor insulation class 電機絕緣等級

F

Frequency(Hz)頻率

50

Power Supply 工作電壓

Ac 380V  L1  L2  L3 〧

Control Volatage 控制電壓

AC36V

NO.of Load Chain鏈條回數

3

Spec.of Load Chain 鏈條規格

7.1x21

Working level 工作級別

M5

I-Beam（mm）工字鋼底面

100-178

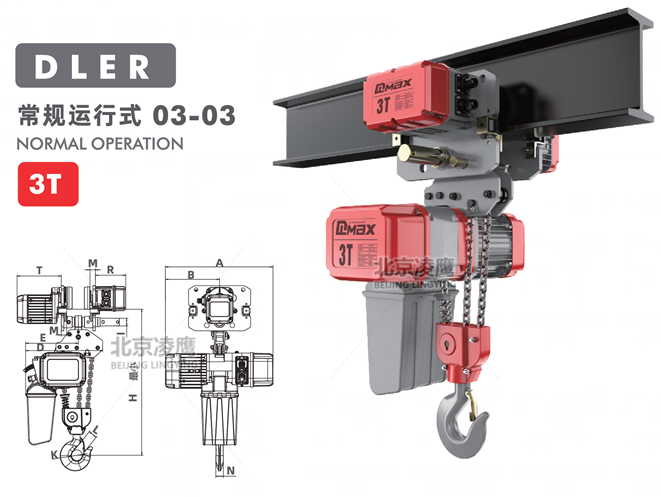

長度（mm）

H

762

A

590

B

276

D

425

E

290

I

43

M

30

N

34

K

59

L

48

T

242

R

167
